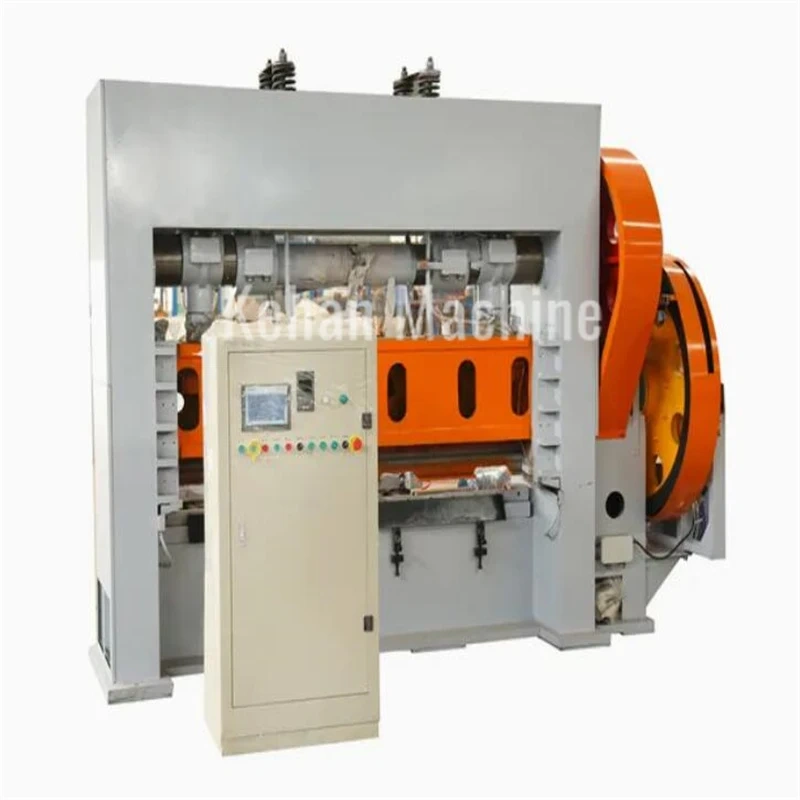

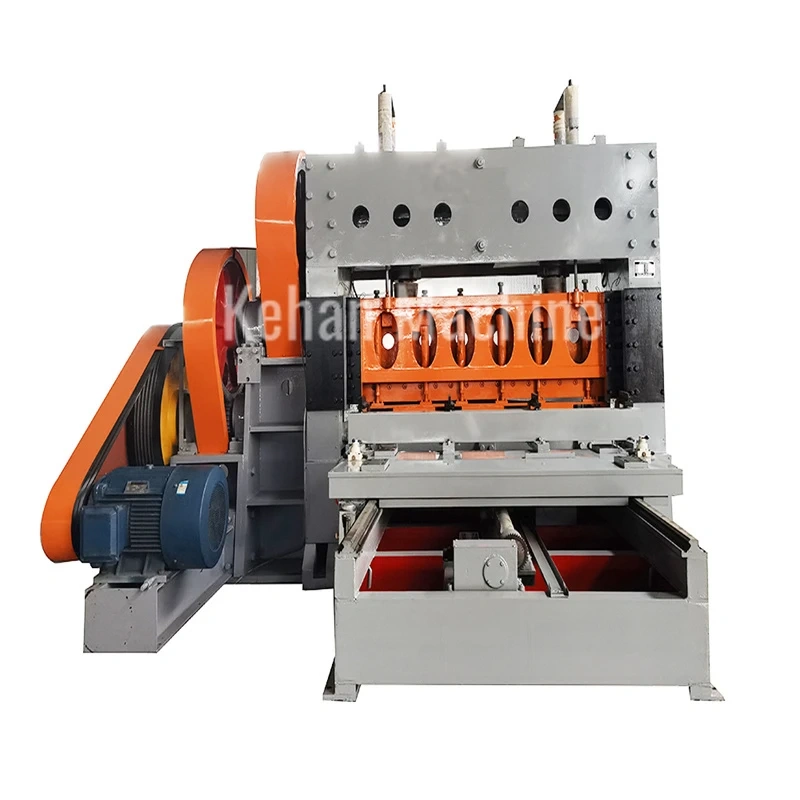

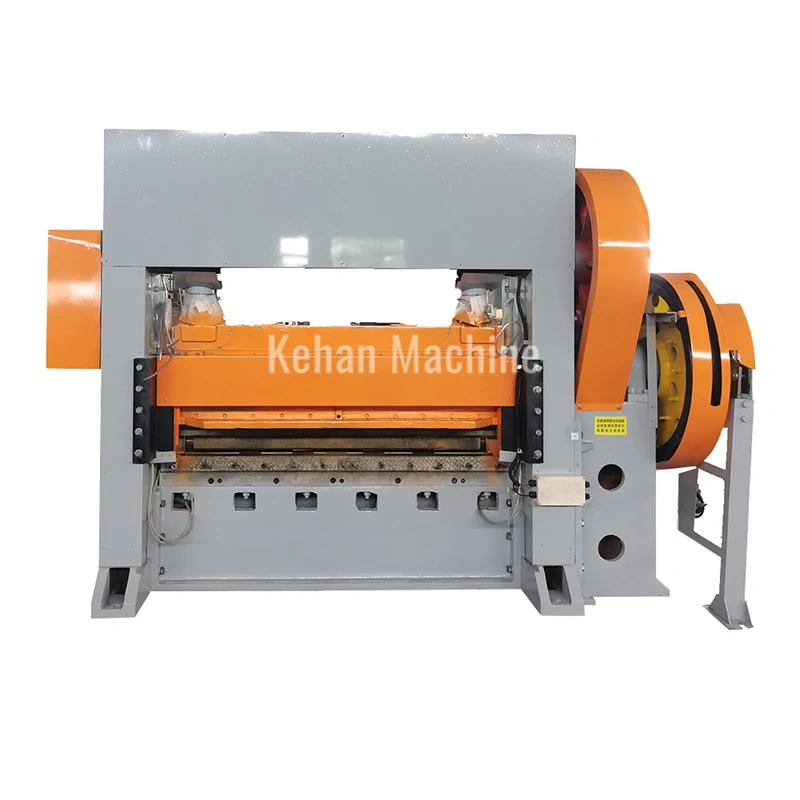

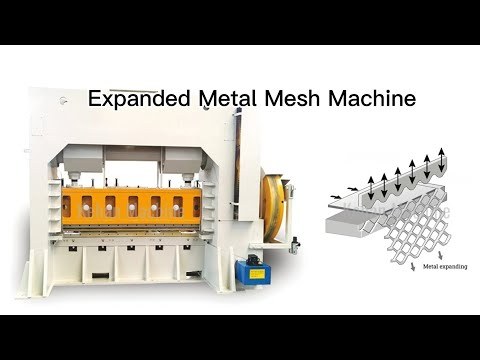

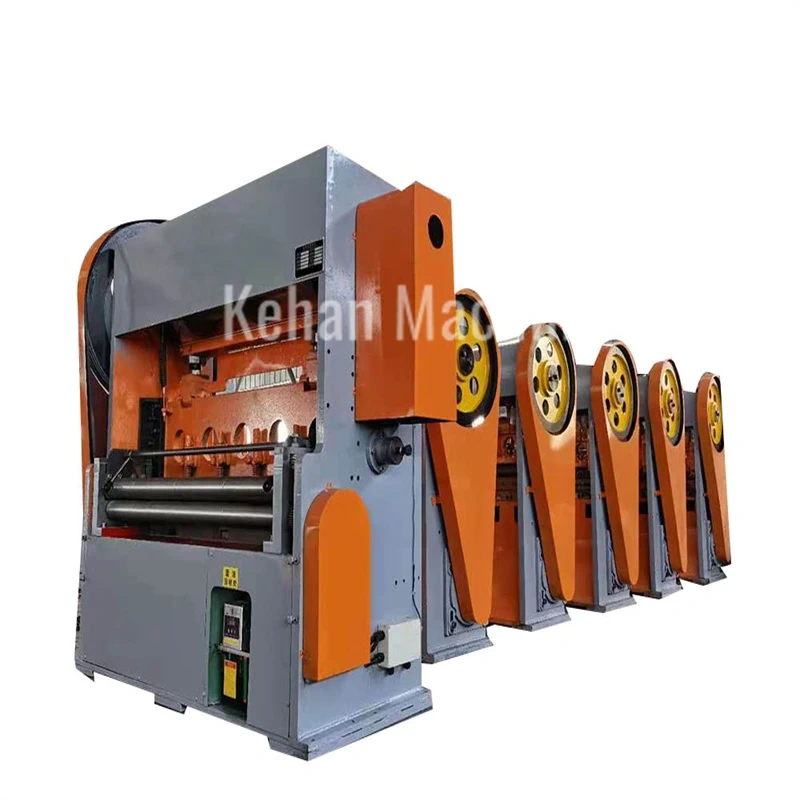

آلة شبك المعادن الموسّعة هي نوع من آلات ثقب وقص شبك الفولاذ. تُعرف أيضًا باسم آلة شبك الماس، وآلة شبك التمدد، وآلة ثقب وقص شبك الأشكال الخاصة. واستنادًا إلى التطور السريع لسوق شبك الأسلاك والطلب الفعلي، طُوّرت آلة شبك المعادن الموسّعة لتحقيق إنتاج عالي الكفاءة.
المعايير الفنية
|
يكتب |
GB-6.3 |
جي بي-16 |
جي بي-25 |
جي بي-40 |
جي بي-63 |
جي بي-100 |
جي بي-160تي |
جي بي-260 تي |
|
السمك (مم) |
0.1-1.5 |
0.2-1.5 |
0.2-1.5 |
0.3-2.5 |
0.3-3 |
0.3-4 |
0.5-8/ 0.5-8/ 0.5-6 |
0.5-10 |
|
العرض (مم) |
650 |
1000 |
1250 |
1500 |
عام 2000 |
2000/ 2500 |
2000/ 2500/ 3200 |
2000/ 2500 |
|
ضربة في الدقيقة (مرات/دقيقة) |
<320 |
<280 |
<280 |
<130 |
أقل من 90 |
أقل من 80 |
<65 |
<65 |
|
طول الشبكة (مم) |
<20 |
<25 |
<30 |
<100 |
<100 |
<240 |
<240 |
<150 |
|
المسافة(مم) |
<10 |
<10 |
<10 |
<15 |
<15 |
<30 |
<30 |
<40 |
|
المحرك (كيلوواط) |
4 |
5.5 |
5.5 |
11 |
11 |
18.5/22 |
30 |
55 |
|
البعد (مم) |
0.8*1.4*1.5 |
1.3*1.8*1.9 |
1.3*2.2*1.9 |
1.8*0.9*1.9 |
2.4*3.9*2.2 |
3.3*3.7*2.4 |
3.5*3.8/4.2/4.9*2.6 |
3.7*4.4/4.9*2.7 |
|
الوزن (T) |
1.2 |
2.8 |
3.3 |
4.5 |
11 |
13/14 |
17/19/21 |
26/29 |

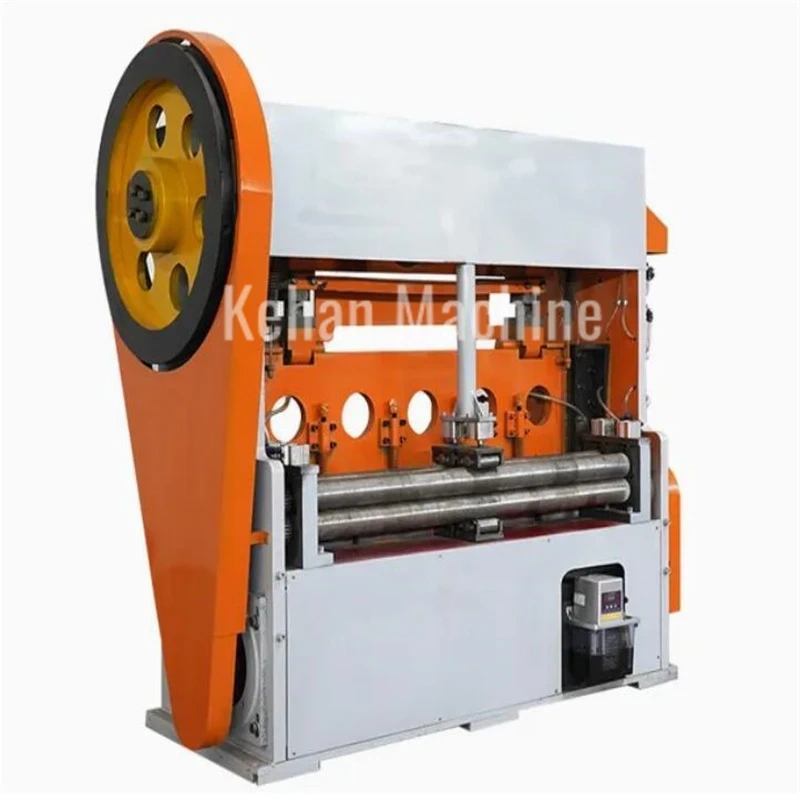

آلة شبكية معدنية موسعة عالية السرعة
|
يكتب |
جي بي-10جي |
جي بي-25جي |
جي بي-50جي2 |
جي بي-50جي4 |
|
السمك (مم) |
0.2-2 |
0.3-2 |
0.5-2 |
0.8-4 |
|
العرض (مم) |
700 |
1250 |
1580 |
1580 |
|
ضربة في الدقيقة (مرات/دقيقة) |
<650 |
<550 |
<380 |
<260 |
|
طول الشبكة (مم) |
<20 |
<25 |
<60 |
<100 |
|
المسافة(مم) |
<5 |
<5 |
<15 |
<15 |
|
المحرك (كيلوواط) |
7.5 |
11 |
22 |
30 |
|
البعد (م) |
1.5*1.1*1.7 |
2.3*1.2*1.8 |
3*1.8*2.1 |
3.1*1.8*2 |
|
الوزن (T) |
2.4 |
3.5 |
4.8 |
6 |
مميزات ماكينة الشبكة المعدنية الموسعة:
- أتمتة عالية من المواد الخام إلى المنتج النهائي.
- شاشة تعمل باللمس ونظام التحكم PLC، سهلة الاستخدام.
- تغيير القوالب لتناسب أحجام الأسلاك والمعلمات المختلفة.
- قطع تلقائي لأطوال شبكية مختلفة.
- محرك متدرج أو محرك سيرفو لحام دقيق.
- نفس الماكينة لعرضات ثقب مختلفة.
نظام آلات الشبكة المعدنية الموسعة المتقدمة:
على وجه التحديد، تدمج معدات الشبكة المعدنية الموسّعة أنظمة التحكم المنطقي القابلة للبرمجة (PLC) الرقمية مع محركات تنظيم السرعة بترددات متغيرة لتلبية متطلبات الإنتاج الصناعي. ومن اللافت للنظر أن بنية التحكم الخاصة بها تحقق اتساقًا في السُمك يبلغ ±0.5 مم عبر الصفائح المعالجة. ويحصل المشغّلون بسهولة على أسطح شبكية أكثر سلاسة من خلال تعديلات الشد الآنية (نطاق قابل للبرمجة من 0 إلى 500 نيوتن). وبشكل ملحوظ، تقلّ عيوب السطح بنسبة 83% مقارنةً بالطرازات ذات التحكم التناظري، وخاصةً مع تقليل علامات الضلع التي تقل عن 0.2 مم.
من الناحية الاقتصادية، يعمل التكوين المحدث على زيادة قيمة المنتج من خلال:
- تخفيض نفايات المواد بنسبة 15%
- دورات إنتاج أسرع بنسبة 22%
- خوارزميات نمط قابلة للتخصيص (12 وضعًا محددًا مسبقًا)
من الناحية الفنية، يحافظ تعديل السرعة المتدرج على معدلات تغذية تتراوح بين 1200 و3600 مم/دقيقة دون تقلبات في عزم الدوران. ومن الجدير بالذكر أن شاشات مراقبة استهلاك الطاقة تُظهر توفيرًا في الطاقة بنسبة 18% مقارنةً بأنظمة محركات التيار المتردد التقليدية.
تتمتع الشبكة المعدنية الموسعة بتطبيقات واسعة في معظم الصناعات:
- حلول البناء.
أنظمة كسوة الجدران وشبكات التعزيز الجصية وشبكات الدعم الخرسانية وهياكل الأسقف المعلقة وبوابات المرور الآمنة وحواجز أمان السلالم.
- أنظمة الترشيح.
- أجهزة تدوير الهواء وشاشات ترشيح البترول، وأغشية معالجة المياه وشبكات فصل المعادن، ومرشحات معالجة البتروكيماويات.
- التصنيع الصناعي.
مكونات بناء السفن، وألواح تعزيز الأجهزة، وحراس المعدات الصناعية الخفيفة، وما إلى ذلك.
- البنية التحتية الثقيلة.
أرضيات مضادة للانزلاق لشاحنات الصهاريج، ممرات صيانة الغلايات، شبكات الوصول إلى المنصات البحرية، منصات أمان المصاعد في التعدين.
- الحواجز الوقائية.
حواجز الطرق السريعة، سياج محيط الملاعب، أحزمة خضراء بيئية، أنظمة احتواء زراعية ومائية.
- المفروشات الوظيفية.
هياكل أثاث خارجية متينة، هياكل فرعية للجلوس التجارية، دعامات مقاعد معمارية.
- الأجهزة المتخصصة.
أرضيات شحن السيارات، حاويات النفايات الصناعية، علب الأجهزة ذات التهوية المعززة، أنظمة رفوف التخزين المعيارية.
